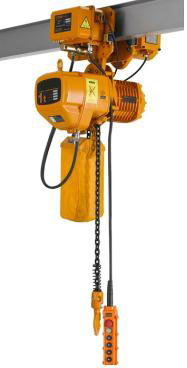

Electric Chain Hoist, FDHBB Type | ||||||||||
Techinical Parameters | ||||||||||
Type | Capacity (ton) |
Lifing Speed (m/min) |
Power (Kw) |
Rotation speed (r/min) |
Phases | Voltage (V) |
Frequency (Hz) |
I-Beam (mm) |
Dia of chain |
N.W./G.W. (KG) |
FDHBB0.5-01 | 0.5 | 7.8 | 1.1 | 1440 | 3 | 220-440 | 50 | 68-130 | 6.3 | 64/70 |
FDHBB01-01 | 1 | 6.8 | 1.5 | 1440 | 3 | 220-440 | 50 | 68-130 | 7.1 | 100/108 |
FDHBB01-02 | 1 | 3.9 | 1.1 | 1440 | 3 | 220-440 | 50 | 68-130 | 6.3 | 90/97 |
FDHBB1.5-01 | 1.5 | 8.8 | 3.0 | 1440 | 3 | 220-440 | 50 | 82-178 | 10 | 158/174 |
FDHBB02-01 | 2 | 6.6 | 3.0 | 1440 | 3 | 220-440 | 50 | 82-178 | 10 | 158/174 |
FDHBB02-02 | 2 | 3.4 | 1.5 | 1440 | 3 | 220-440 | 50 | 82-178 | 7.1 | 117/126 |
FDHBB2.5-01 | 2.5 | 5.6 | 3.0 | 1440 | 3 | 220-440 | 50 | 100-178 | 11.2 | 174/191 |
FDHBB03-01 | 3 | 5.6 | 3.0 | 1440 | 3 | 220-440 | 50 | 100-178 | 11.2 | 174/191 |
FDHBB03-02 | 3 | 4.4 | 3.0 | 1440 | 3 | 220-440 | 50 | 100-178 | 10 | 188/205 |
FDHBB05-02 | 5 | 2.8 | 3.0 | 1440 | 3 | 220-440 | 50 | 100-178 | 11.2 | 220/238 |

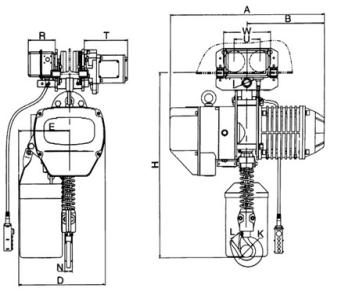

Size Specification | ||||||||||||||
Type | Capacity (Ton) |
H | A | B | D | E | I | K | L | N | W | U | R | T |
FDHBB0.5-01 | 0.5 | 580 | 455 | 230 | 240 | 155 | 31 | 31 | 29 | 20 | 180 | 100 | 140 | 159 |
FDHBB01-01 | 1 | 650 | 520 | 260 | 300 | 176 | 31 | 42 | 32 | 24 | 207 | 113 | 142 | 231 |
FDHBB1.5-01 | 1.5 | 680 | 455 | 230 | 240 | 155 | 31 | 42 | 32 | 24 | 207 | 113 | 142 | 231 |
FDHBB01-02 | 1 | 680 | 455 | 230 | 240 | 155 | 31 | 42 | 32 | 24 | 207 | 113 | 142 | 231 |
FDHBB02-01 | 2 | 770 | 615 | 295 | 430 | 265 | 36 | 49 | 40 | 30 | 237 | 127 | 142 | 231, |
FDHBB02-02 | 2 | 815 | 520 | 260 | 300 | 236 | 36 | 49 | 40 | 30 | 237 | 127 | 142 | 231 |
FDHBB2.5-01 | 2.5 | 830 | 615 | 295 | 430 | 265 | 43 | 59 | 48 | 35 | 265 | 140 | 142 | 231 |
FDHBB03-01 | 3 | 830 | 615 | 295 | 430 | 265 | 43 | 59 | 48 | 35 | 265 | 140 | 142 | 231 |
FDHBB03-02 | 3 | 930 | 615 | 295 | 430 | 320 | 43 | 59 | 48 | 35 | 265 | 140 | 142 | 231 |
FDHBB05-02 | 5 | 1015 | 615 | 295 | 430 | 325 | 54 | 60 | 48 | 43 | 296 | 156 | 142 | 231 |
